FKRS系列齿轮减速机

FKRS系列齿轮减速机

产品描述 : S系列齿轮减速机结构特点:—采用模块化设计,传动比覆盖范围广,分配合理;—从SC..37-SC..97共7种机座规格,传动功率范围0.12KW-22KW;—外形设计...
联系我们


18003175378

FKRS系列齿轮减速机1
FKRS系列齿轮减速机2
FKRS系列齿轮减速机3

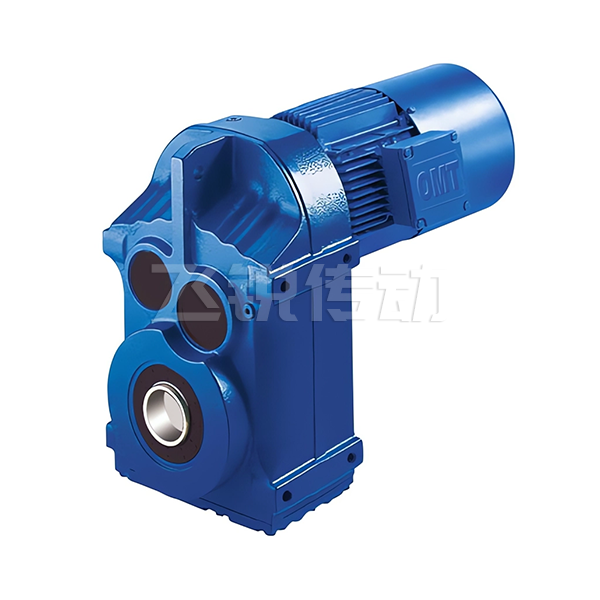

F系列齿轮减速机结构特点:

—采用模块化设计,传动比覆盖范围广,分配优良合理;

—机座规格多样,传动功率范围0.12KW-200KW;

—外形设计适合的安装配置;

—传动比较准确,范围覆盖3.77-281.71,可根据需要任意选取;

—齿轮经精度磨齿机磨削加工,传动平衡、噪音低、级间效率达98%;

—为特别低速场合专门设计的双联体减速机,将F..R..减速机的传动比拓展至31431.

F系列齿轮减速机主要材料:

—箱体:铸铁;

—齿轮:低碳合金刚,碳、氮共渗处理(精磨后保持齿面硬度60HRC,硬层厚度>0.5mm);

—平键:45钢,表面硬度45HRC以上。

表面喷涂:

—铸铁:喷涂RAL7031灰蓝色油漆。

效率:

齿轮传动的效率是所有传动式中高的一种,其效率比蜗杆传动要高的多。齿轮减速机的效率主要由齿轮及轴承的摩擦决定。由于本公司齿轮是采用精度适宜磨齿机磨削加工,轴承采用NSK轴承,效果优良的降低了摩擦,使齿轮传动的级间效率达到98%。

需要特别指出的是,在某些安装方式时级的齿轮浸在油中,对于机座号及高圆周速度的输入级,这会引发搅油损失并产生一个不容忽视的参数。所以,当F..97、F..107的输入转速大于2500r/min,FC107以上机座的输入转速大于1500r/min,并采用M2、M3、M4、M5或M6安装方式时,须考虑搅油损失。

双联体齿轮减速机:

为达到特别低的输出转速,可以通过两个齿轮减速机相联的方法来实现。当采用这种传动方案时,可配置电机的功率需要依赖于减速机的优良输出扭矩,而不能通过电机功率来计算减速机的输出扭矩。

F系列平行轴斜齿轮减速机技术参数:

功率:0.18KW~200KW

转矩:3N·m~22500N·m

输出转速:0.06~374r/min

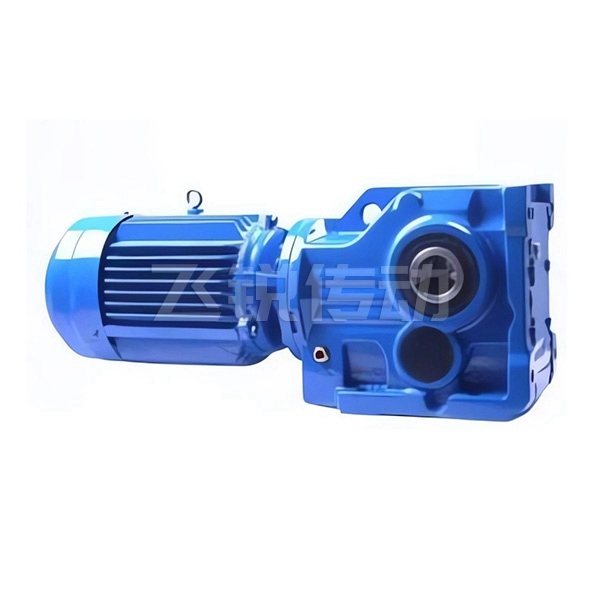

K系列齿轮减速机结构特点:

——采用模块化设计,传动比覆盖范围广,分配优良合理;

——从KC..37-KC..187共12种机座规格,传动功率范围0.12KW-200KW;

——外形设计适合的安装配置;

——传动比较准确,范围覆盖5.31-179.86,可根据需要任意选取;

——齿轮经精度磨齿机磨削加工,传动平衡、噪音低、级间效率达98%;

——为特别低速场合专门设计的双联体减速机,将RC减速机的传动比拓展至32625.

斜齿-伞齿减速机主要材料:

——箱体:铸铁;

——齿轮:20rMo钢,碳、氮共渗处理(精磨后保持齿面硬度HRC60,硬层厚度>0.5mm);

——平键:45钢,表面硬度HRC50。

表面喷涂

——铸铁:喷涂RAL7031灰蓝色油漆。

K系列齿轮减速机效率:

齿轮传动的效率是所有传动式中高的一种,其效率比蜗杆传动要高的多。齿轮减速机的效率主要由齿轮及轴承的摩擦决定。由于本公司齿轮是采用精度适宜磨齿机磨削加工,轴承采用NSK轴承,效果优良的降低了摩擦,使齿轮传动的级间效率达到98%。

需要特别指出的是,在某些安装方式时级的齿轮浸在油中,对于大机座号及高圆周速度的输入级,这会引发搅油损失并产生一个不容忽视的参数。

双联体齿轮减速机

为达到特别低的输出转速,可以通过两个齿轮减速机相联的方法来实现。当采用这种传动方案时,可配置电机的功率需要依赖于减速机的优良输出扭矩,而不能通过电机功率来计算减速机的输出扭矩。

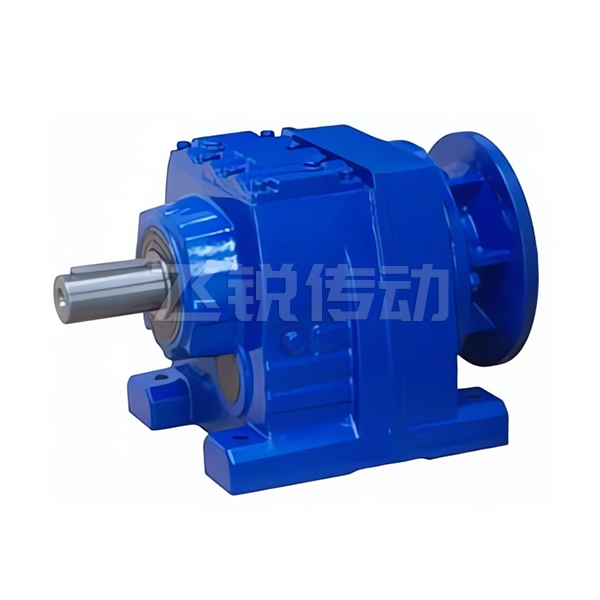

R系列齿轮减速机结构特点:

——采用模块化设计,传动比覆盖范围广,分配优良合理;

——从07-167共14种机座规格,传动功率范围0.09KW-160KW;

——外形设计适合的安装配置;

——传动比较准确,范围覆盖1.30-289.74,可根据需要任意选取;

——齿轮经精度磨齿机磨削加工,传动平衡、噪音低、级间效率达98%;

——为特别低速场合专门设计的双联体减速机,将RC减速机的传动比拓展至27000.

R系列齿轮减速机主要材料:

——箱体:铝合金(机座07-27),铸铁(机座37-167);

——齿轮:20rMo钢,碳、氮共渗处理(精磨后保持齿面硬度HRC60,硬层厚度>0.5mm);

——平键:45钢,表面硬度HRC50。

表面喷涂

——铝合金:

1)抛丸处理后,特种防腐(以实际报告为主)(以实际报告为主)处理(保持银白合金色感,并实用汽油、二甲苯等有机溶剂的腐蚀);

2)磷化处理后,喷涂RAL7024黑灰哑光油漆;

——铸铁:喷涂RAL7024黑灰哑光油漆。

效率

齿轮减速箱传动的效率是所有传动式中高的一种,其效率比蜗杆传动要高的多。齿轮减速机的效率主要由齿轮及轴承的摩擦决定。由于本公司齿轮是采用精度磨齿机磨削加工,轴承采用NSK轴承,降低了摩擦,使齿轮传动的级间效率达到98%。

需要特别指出的是,在某些安装方式时级的齿轮浸在油中,对于机座号及高圆周速度的输入级,这会引发搅油损失并产生一个不容忽视的参数。所以,当RC97、RC107的输入转速大于2500r/min,RC107以上机座的输入转速大于1500r/min,并采用M2或M4安装方式时,须考虑搅油损失。

双联体齿轮减速机:

为达到特别低的输出转速,可以通过两个齿轮减速机相联的方法来实现。当采用这种传动方案时,可配置电机的功率需要依赖于减速机的优良输出扭矩,而不能通过电机功率来计算减速机的输出扭矩。

S系列齿轮减速机结构特点:

—采用模块化设计,传动比覆盖范围广,分配合理;

—从SC..37-SC..97共7种机座规格,传动功率范围0.12KW-22KW;

—外形设计适合的安装配置;

—传动比较准确,范围覆盖6.80-288.00,可根据需要任意选取;

—齿轮经精度磨齿机磨削加工,传动平衡、噪音低;

—为特别低速场合专门设计的双联体减速机,将SC...RC...减速机的传动比拓展至33818.

斜齿轮-蜗轮减速机主要材料:

—箱体:铸铁—

齿轮:低碳合金刚,碳、氮共渗处理(精磨后保持齿面硬度HRC60,硬层厚度>0.5mm);

—平键:45钢,表面硬度45HRC以上。

表面喷涂:—铸铁:喷涂RAL7031灰蓝色油漆。

双联体齿轮减速机:

为达到特别低的输出转速,可以通过两个齿轮减速器相联的方法来实现。当采用这种传动方案时,可配置电机的功率需要依赖于减速机的优良输出扭矩,而不能通过电机功率来计算减速机的输出扭矩。

S系列齿轮减速机技术参数:

功率:0.18KW~22KW

转矩:10N·m~4890N·m

输出转速:0.12~397r/min
